三通法兰气动球阀

阀门型号编制说明

Q6S44F-16P
阀门类型动作方式操控连接方式阀门结构密封材料公称压力阀体材质
Q:球阀6:气动S:手轮4:法兰4:L型三通F:聚四氟乙烯16:1.6MPaC:碳钢
  无:省略 5:T型三通PPL:对位聚苯25:2.5MPaP:不锈钢304
     H:硬密封 R:不锈钢316

三通法兰气动球阀  产品特点

    我公司的三通法兰气动球阀,性能可靠,配套简单,流体能力大。广泛应用于食品、环保、水处理、石油、化工、造纸、电力等行业的工业自动控制系统中。

1、三通法兰气动球阀阀体铸造采用台湾引进的先进工艺,结构合理,造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被吹出。
2、L型三通球阀用于介质流向的切换,能使相互垂直的两个管道连通(如下:流向图A);T型三通球阀用于介质的分流、合流及流向切换,T型通道可以使三个通道相互连通或使其中的两个通道连通。(如下:流向图B)
3、三通法兰气动球阀上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器,节省安装空间。
4、三通法兰气动球阀安装双作用气动执行器和二位五通电磁换向阀,可以控制三通球阀介质流向的切换;安装单作用气动执行器和二位三通电磁换向阀,不但可以控制阀门介质流向的切换,而且能在气源发生故障时,阀门会自动停在预设的开或关的位置。

三通法兰气动球阀  主要零件材质

零件名称材    料
气动执行器ZTA型:铝合金   /   AW型:铸铁
阀    体WCB、CF8、CF8M
球    体2Cr13、CF8、CF8M
密 封 圈PTFE、PPL、2C13+渗氮、304/316+STL合金
阀    杆2Cr13、CF8、CF8M
填    料PTFE、石墨

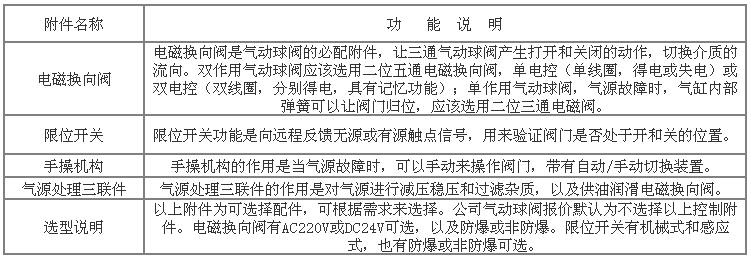

三通法兰气动球阀  控制附件功能


三通法兰气动球阀  主要技术参数

公称通径DN(mm)15~150
公称压力PN(MPa)1.62.5
试验压力(MPa)强度试验2.43.75
密封试验(水)1.762.75
 密封试验(气)0.6
泄 漏 量A级(软密封)、V级(硬密封)
阀门类型Q644(L型三通)、Q645(T型三通)
设计标准GB/T12237-1989
法兰连接尺寸GB/T9113.1-2000、JB/T79-94、HG20592-1997
结构长度GB/T12221-2005,ISO 5752/EN558-1
压力温度额定值GB/T12224-2007、ASME B16.34-2003、ISO 7005-1
压力试验GB/T 13927、JB/T9092-1999
适用介质水,污水,蒸汽,空气,各种油类,酸类,碱类,盐类等。
适用温度聚四氟乙烯≤150℃,对位聚苯≤300℃,合金硬密封≤550℃
驱动方式气    动
气动执行器ZTA双作用、ZTA单作用(弹簧复位)、AW型
控制形式开关型(切换介质流向)
可选控制附件电磁换向阀AC220V/DC24V
单作用二位三通
双作用二位五通单电控
双电控
限位开关机械式
感应式
手操机构
气源处理三联件

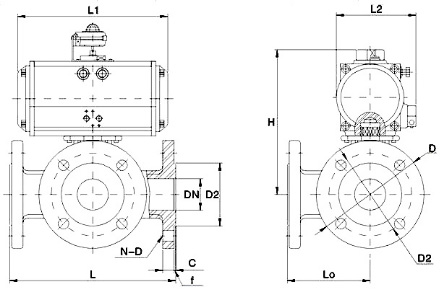

三通法兰气动球阀  外形尺寸  单位:mm

DNLHL1L21.6MPa2.5MPa气动执行器
(双作用)
DD1N-DDD1N-D
151401061607295654-1495654-14ZTA52
2016011319083105754-14105754-14ZTA63
2518011620695115854-14115854-14ZTA75
322001442161031351004-181351004-18ZTA83
402201582601091451104-181451104-18ZTA92
502401642861201601254-181651254-18ZTA105
652601882861201801454-181851458-18ZTA105
802802143401421951608-182001608-18ZTA125
1003202354801742151808-182351908-23ZTA140
1253802705382062452108-182702208-25ZTA190
1504402925682262802408-233002508-25ZTA210

以上尺寸为T型PTFE密封三通球阀的配置参数尺寸,L型PTFE密封的气缸可以适当减小些;硬密封的配置参数尺寸,请与销售部联系!

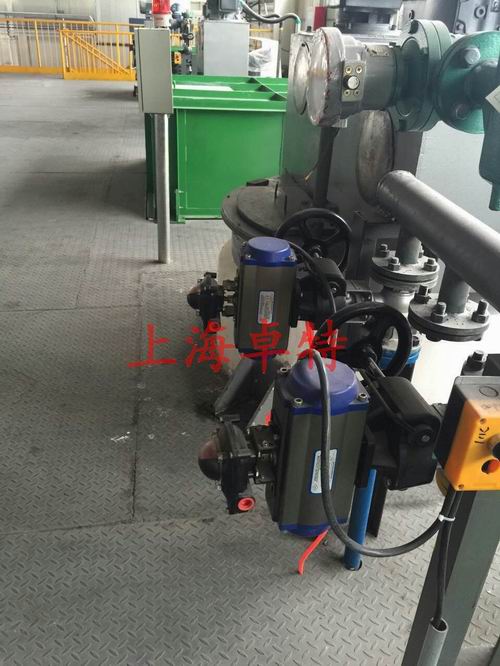

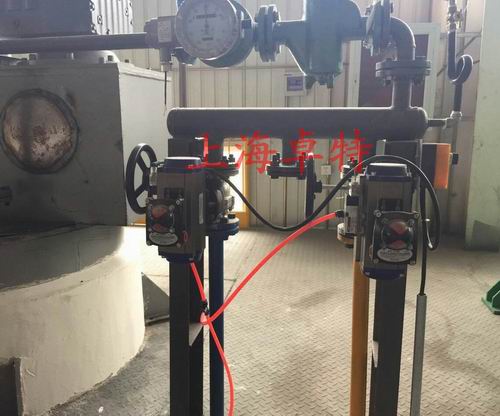

三通法兰气动球阀现场图片
