法兰气动球阀

阀门型号编制说明

Q6S41F-16P
阀门类型动作方式操控连接方式阀门结构密封材料公称压力阀体材质
Q:球阀6:气动S:手轮4:法兰1:浮动球F:聚四氟乙烯16:1.6MPaC:碳钢
  无:省略  PPL:对位聚苯25:2.5MPaP:不锈钢304
     H:硬密封40:4.0MPaR:不锈钢316

法兰气动球阀  产品特点

1、我公司引进欧洲技术开发生产的法兰气动球阀,是所有阀类中流阻最小的一种,开关迅速方便,只要球体转动90°就完成了全开或全关动作,实现快速启闭。
2、法兰气动球阀双向密封,密封性能好。阀座采用聚四氟乙烯或不锈钢合金材料。由于浮动球阀的球体是浮动的,在介质压力作用下,球体能向出口端方向产生一定的位移并紧压在出口端的密封面上,而且密封力随着介质压力的增加而增大。阀杆采用防吹出和防静电结构设计。
3、法兰气动球阀的上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器,节省安装空间。
4、法兰气动球阀安装双作用气动执行器和二位五通电磁换向阀,可以控制阀门的开和关;安装单作用气动执行器和二位三通电磁换向阀,不但可以控制阀门的开和关,而且能在气源发生故障时,阀门会自动停在预设的开或关的安全位置。

法兰气动球阀  主要技术参数

公称通径DN(mm)15~250
公称压力PN(MPa)1.62.54.06.4
试验压力(MPa)强度试验2.43.756.08.6
密封试验(水)1.762.754.47.04

 密封试验(气)

0.6
泄 漏 量A级(软密封)、V级(硬密封)
设计标准GB/T12237-1989
法兰连接尺寸GB/T9113.1-2000、JB/T79-94、HG20592-1997
结构长度GB/T12221-2005,ISO 5752/EN558-1
压力温度额定值GB/T12224-2007、ASME B16.34-2003、ISO 7005-1
压力试验GB/T 13927、JB/T9092-1999
适用介质水,污水,蒸汽,空气,各种油类,酸类,碱类,盐类等。
适用温度聚四氟乙烯≤150℃,对位聚苯≤300℃,合金硬密封≤550℃
驱动方式气    动
气动执行器ZTA双作用、ZTA单作用(弹簧复位)、AW型
控制形式开 关 型
可选控制附件电磁换向阀AC220V/DC24V
单作用二位三通
双作用二位五通单电控
双电控
限位开关机械式
感应式

手操机构

气源处理三联件

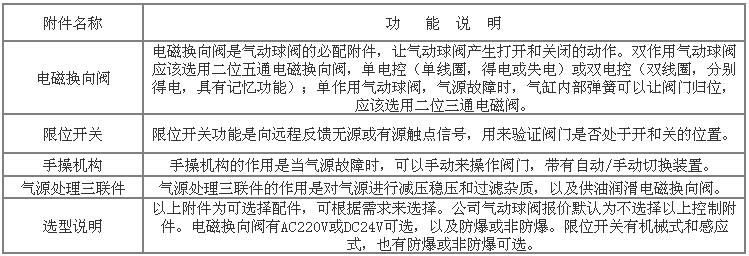

法兰气动球阀  控制附件功能


法兰气动球阀  主要零件材质

零件名称材    料
气动执行器ZTA型:铝合金   /   AW型:铸铁
阀    体WCB、CF8、CF8M
球    体2Cr13、CF8、CF8M
密 封 圈PTFE、PPL、2C13+渗氮、304/316+STL合金
阀    杆2Cr13、CF8、CF8M
填    料PTFE、石墨

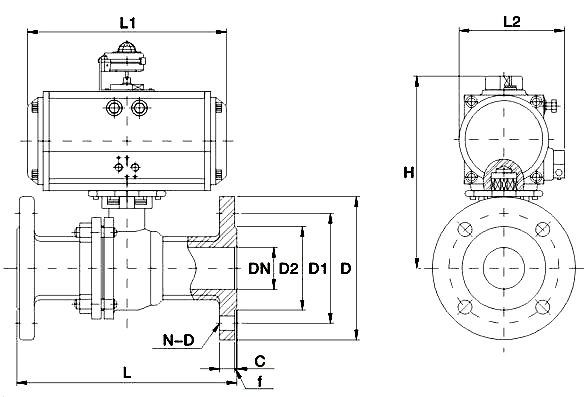

法兰气动球阀  外形尺寸                                        单位:mm

DNLHL1L21.6MPa2.5MPa气动执行器
(双作用)
DD1N-DDD1N-D
151301981607295654-1495654-14ZTA52
2014020516072105754-14105754-14ZTA52
2515022419083115854-14115854-14ZTA63
32165264206951351004-181351004-18ZTA75
401802822161031451104-181451104-18ZTA83
502003012601091651254-181651254-18ZTA92
652203412861201851454-181851458-18ZTA105
802503672861202001608-182001608-18ZTA105
1002804103401422201808-182351908-23ZTA125
1253204884801742502108-182702208-25ZTA160
1503605545382062852408-233002508-25ZTA190
20040067756822634029512-2336031012-25ZTA210
25045073166026040535512-2542537012-30ZTA240

以上尺寸为PTFE密封尺寸,硬密封以及PN40压力以上的配置参数尺寸,请与销售部联系!

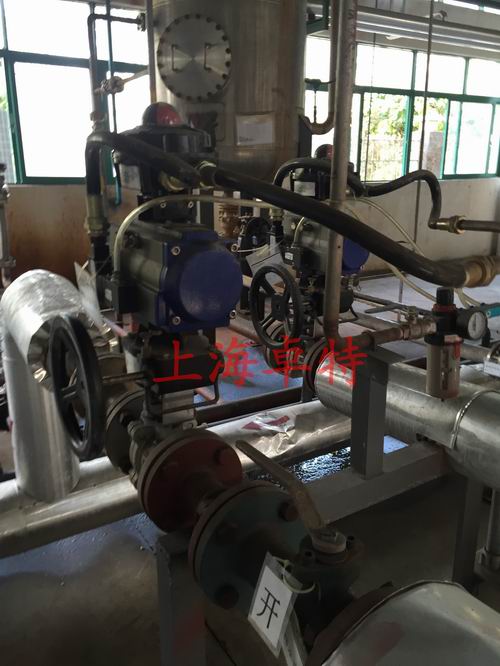

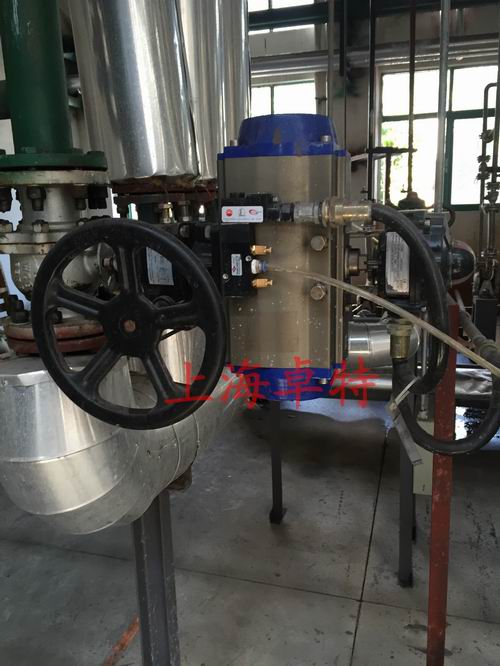

法兰气动球阀现场图片
