暗板刀闸阀

下一条：已经没有了

上一条：电动刀闸阀

技术参数外形尺寸安装示意图现场案例

型号编制说明

YZ	5	7	3	X	-10	C
阀门类型	动作方式	连接形式	阀门结构	密封材料	公称压力	阀体材质
YZ：暗板刀闸阀	无：手轮	7：对夹	3：平行单闸板	X：EPDM	10：1.0MPa	C：WCB
	5：伞齿轮	4：法兰		F：PTFE	16：1.6MPa	P：CF8
	6：气动	5：凸耳		H：不锈钢合金		R：CF8M
	9：电动			Y：硬质合金		PL：CF3
	2：电液动			W：不锈钢本体		RL：CF3M

■ 暗板刀闸阀 概述

全闭式暗板刀闸阀是闸板埋在阀体内腔完全与外界环境隔绝的一种阀门，它适合与那些安装在污水池底下阀体浸泡在液体里的管道，如果不把闸板与外界环境隔离，那么闸板就很快会被外界环境所腐蚀，影响了阀门使用寿命。

密封结构是通过闸板关闭下移直到闸板底部斜面与阀体下锲块压紧使得闸板贴紧阀座密封面，从而达到了密封效果。

配备伞齿轮操作启闭轻松灵活；

适用于水利工程、地下管道工程等领域。

■ 暗板刀闸阀 主要零件材质

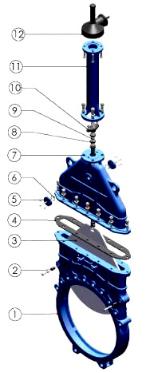

零件号	零件名称	零件材质
1	阀体	WCB、CF8、CF8M、CF3、CF3M、2520
2	套筒组件	---
3	闸板	2Cr13、304、316、316L、2520
4	密封垫片	EPDM
5	侧盖	WCB、CF8、CF8M、CF3、CF3M、2520
6	O型圈	EPDM
7	阀盖	WCB、CF8、CF8M、CF3、CF3M、2520
8	填料	PTFE
9	阀杆	2Cr13、304、316、316L
10	压盖	WCB、CF8、CF8M、CF3、CF3M
11	支架	Q235A、304、316、316L
12	执行器	---

■ 暗板刀闸阀 主要技术参数

公称通径		DN80—DN1000
公称压力		PN1.0～1.6(MPa)； 150LB； 10K
连接方式		对夹、法兰
驱动方式		手轮、伞齿轮、气动、电动、电液动
工作压力		DN80～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡ DN450：5kg/c㎡ DN500～DN650：4kg/c㎡ DN700～DN1000：2kg/c㎡
法兰标准		GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001
结构长度		GB／T15188.2-94; MSS SP 81-2001
压力-温度额定值		GB/T12224-2007;ANME B 16.34-2003；ISO7005-1
试验标准		强度及密封试验标准：JB/T9092-1999 硬密封密封等级：MSS SP 91-2001 40ml/inch 软密封NBR、EPDM、PTFE阀座按硬密封的1/10泄漏量标准进行验收
适用温度	阀座	NBR≤80℃；EPDM≤120℃；PTFE≤180℃；不锈钢合金≤450-900℃
	阀体	碳钢≤425℃；不锈钢、铬钼钢≤600℃；2520不锈钢≤900℃
适用介质		适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。

■ 暗板刀闸阀 外形尺寸单位：mm

DN	A	B	C	D	E	F	G	H
80	51	176	117	127	200	53	220	380
100	51	192	127	140	304	60	240	504
125	57	221	127	160	304	65	240	529
150	57	225	131	175	433	65	280	673
200	70	283	141	205	515	65	300	785
250	70	350	151	245	643	65	340	953
300	76	402	151	295	710	65	340	1070
350	76	454	160	335	858	70	400	1263
400	89	500	175	392	958	76	450	1426
450	89	564	190	435	990	80	530	1505
500	114	626	210	492	1012	--	--	--
600	114	715	210	682	1190	--	--	--
700	127	832	210	705	1345	--	--	--
800	127	1013	215	802	1530	--	--	--
900	149	1062	230	890	2100	--	--	--
1000	156	1260	304	920	2160	--	--	--

材料整理中. . .

产品概述
技术参数
安装示意图
现场案例

■ 暗板刀闸阀 外形尺寸单位：mm

DN	A	B	C	D	E	F	G	H
80	51	176	117	127	200	53	220	380
100	51	192	127	140	304	60	240	504
125	57	221	127	160	304	65	240	529
150	57	225	131	175	433	65	280	673
200	70	283	141	205	515	65	300	785
250	70	350	151	245	643	65	340	953
300	76	402	151	295	710	65	340	1070
350	76	454	160	335	858	70	400	1263
400	89	500	175	392	958	76	450	1426
450	89	564	190	435	990	80	530	1505
500	114	626	210	492	1012	--	--	--
600	114	715	210	682	1190	--	--	--
700	127	832	210	705	1345	--	--	--
800	127	1013	215	802	1530	--	--	--
900	149	1062	230	890	2100	--	--	--
1000	156	1260	304	920	2160	--	--	--
